應用范圍:

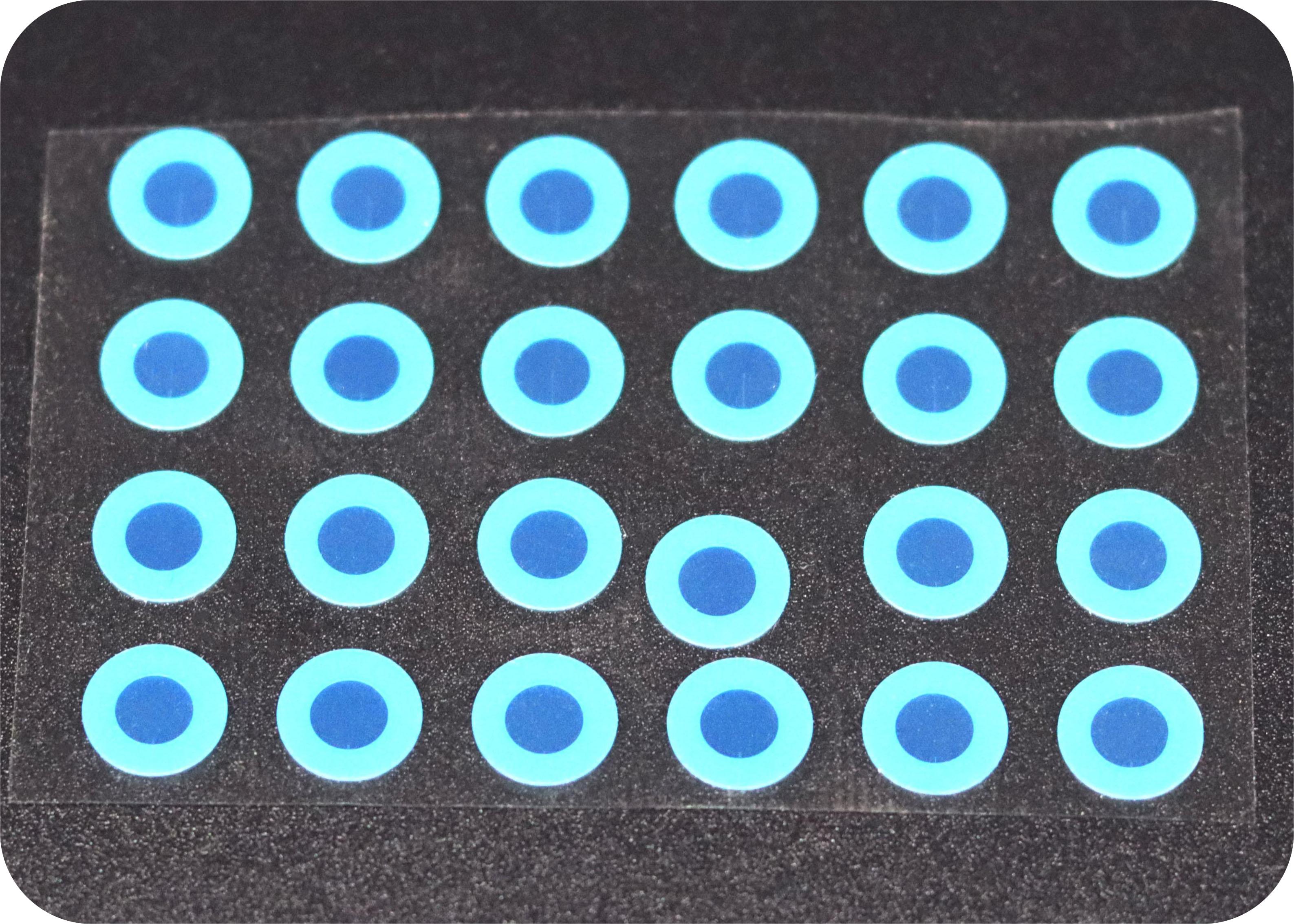

● PCB板貼：二維碼、膠紙、鍋仔片、導熱硅膠、屏蔽蓋等
● FPC板貼：壓敏膠、PI、導電膠、泡棉、二維碼、鍋仔片、雙面膠等
● 顯示模組貼：散熱石墨片、導電膠、二維碼、雙面膠
● 攝像頭模組：泡棉、導電膠、高溫膠、雙面膠、二維碼等
● 指紋模組：泡棉、導電膠、高溫膠、PI、雙面膠等
● TWS藍牙模組：麥拉、二維碼、防塵網等
● 無線充模組：雙面膠、高溫膠、二維碼等
應用行業:
手機行業、TWS行業、TP行業、筆記本電腦行業、無線電充行業、FPC行業
 |
 |
 |
 |

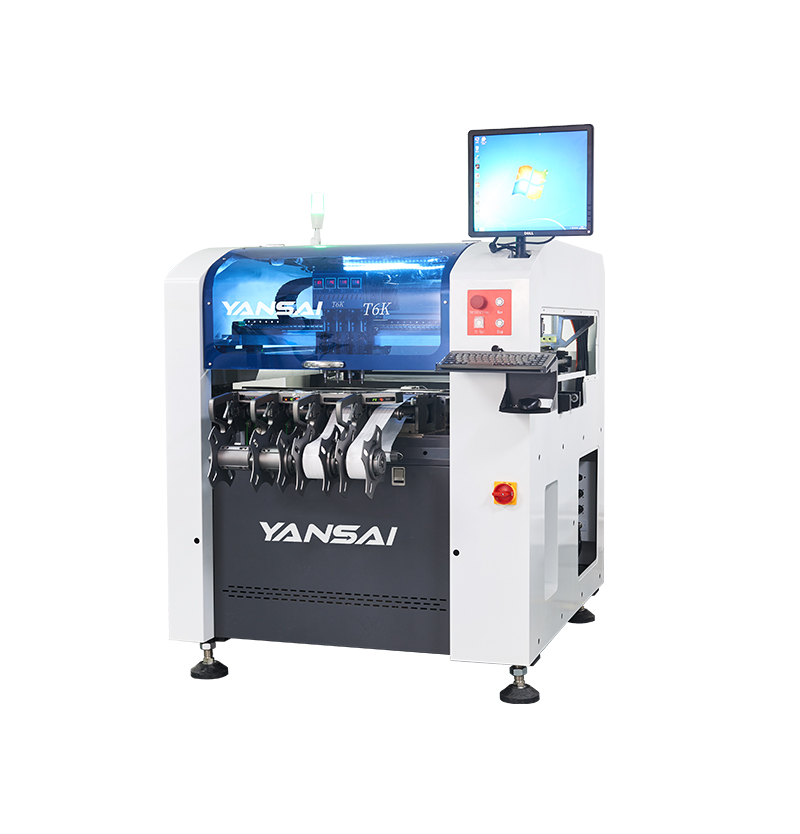

設備型號
YS-T6K
設備尺寸
850(L)*1600(W)*1500(H)mm
PCB尺寸
Min.50mm x 50mm Max.400 mm x400 mm
PCB傳輸
L→R,L→L，R→L，R→R
標簽尺寸
Min.3*3mm Max.30*50mm
貼裝速度
0.6-1sec/pcs
貼裝精度
±0.05mm
剝標方式
智能送料剝離器
料架放置
4PCS
出標規格
1-15PCS/行
寬度調整
程式可調后軌道移動
設備接口
SEMI Input/Output 4芯 國際標準接口
操作界面
中文
功能參數
1>電壓：220V，±10%，單相50/60Hz
2>功率：3KW
3>過載保護：外部電路斷路保護，≤25A
4>氣源：0.45- 0.6kg/cm2
5>濕度：相對濕度30% to 70%
6>設備重量：1000KG
優勢介紹
1>貼裝精度±0.05mm，可以做到貼裝良率≥99.5%
2>產能高達6000UPH,節省人力成本>90%
3>吸嘴采用自鎖結構設計，可快速換取
4>可以掃描壞點，避免浪費物料
5>采用上下相機結合，實現大小視野切換
6>軟件自主開發，向?qū)讲僮飨到y(tǒng)，智能操作界面
7>采用直線電機驅動，精度更高，效率更快
