鋰離子電池OCV測試

2023-06-02 6856
分享:



鋰離子電池憑借循環壽命長、能量密度高、無污染等優點被廣泛應用于儲能與新能源汽車等領域,是執行“雙碳” 目標的重要助力。為保證鋰離子電池安全可靠地運行,必須對電池狀態進行科學監測與風險評估。開路電壓(Open circuit voltage, OCV)是鋰離子電池的重要參數之一,其在一定溫度下與電池的荷電狀態(State of charge, SOC)呈現一一對應的關系。

鋰電池OCV指的是鋰離子電池的開路電壓(Open Circuit Voltage),也叫靜置電壓。鋰電池在不充電和放電的情況下,電池兩端之間的電壓就是開路電壓。開路電壓是衡量鋰電池電量的一個重要指標,可以用來推算電池的剩余電量和狀態。因此,測量鋰電池的OCV對于電池的使用和維護非常重要。
    當鋰電池處于不同的電量狀態時,其OCV也會有所不同。例如,當鋰電池充滿電時,其OCV會高達4.2伏特左右,而當電池電量減少時,其OCV也會相應下降。因此,通過測量鋰電池的OCV可以判斷其電量狀態,并決定是否需要進行充電。

同一個電芯的SOC-OCV關系在其整個生命周期中不是一成不變得,它會受到環境溫度、電芯的SOH、靜置時間的影響,不同的電芯的SOC-OCV關系曲線更是相差甚遠。所以隨著電芯得使用,要想SOC-OCV準確,就必須有針對性得不斷進行數據更新,否則靜態的使用初始值,會造成計算累計誤差。

項目

備注

設備產能

15PPM

實際作業過程中,不可造成電池跌落,壓傷以及短路,起火。

故障率

2%

指由設備造成的故障,設備定期維護、產前準備等不計

設備誤判率

1%

良品判斷為NG

設備漏判率

0

NG品判斷為良品

換型時間

0.5H1人)

一鍵換型

設備電源

220V.50HZ

一次側電源接地;30KW以上設備標配電能表;

設備承重

≤500Kg/m2

控制總重與承重面積之比

設備尺寸

1600x2200x2100

指設備外形長、寬、高最大尺寸,單位mm

試產調機物料

100pcs

超出數量,賣方按照市場價購買(包括現場試生產報廢物料)

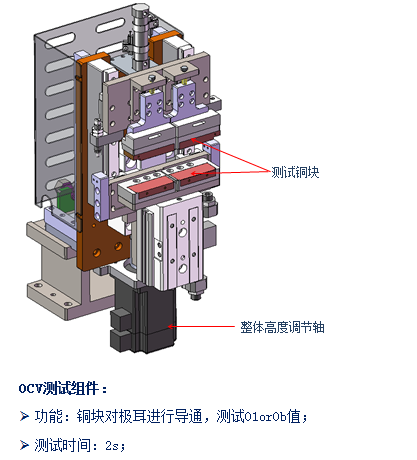

OCV測試工位:

1. 單工位測試,測試時可以實時顯示溫度

2. 測試銅塊整體壓緊所有電池極耳,所有位置保證一置性

3. 測試時可避免造成極耳壓傷

4. 安裝座做絕緣處理, 防止電池出現短路

5. 測試銅塊采用快速拆卸更換方式

6. 測試夾使用壽命25萬次

7. 對于測試時自動調取O1OB測試溫度,可以根據需求進行NG挑選

8. 測試工位具備電池防越位檢測裝置,避免造成電池壓傷甚至報廢

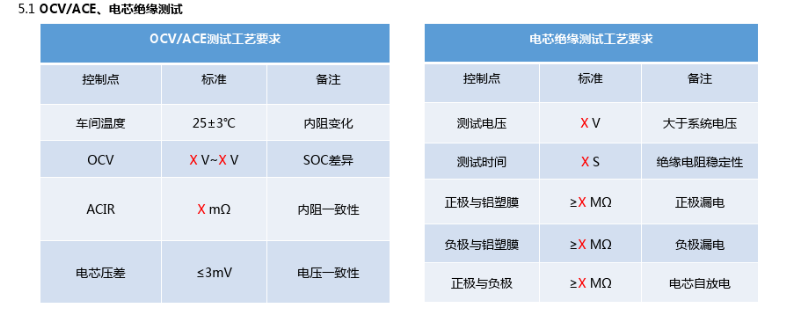

控制過程要求:

設備指標

電池定位精度

±0.5mm



測試時間

1.5±0.5s

單臺測試儀測試

儀器:1. 安捷倫,6位半電壓表Keysight34461A

2.日置HIOKI,內阻測試儀BT3562-01

測試儀表 (安捷倫,6位半電壓表Keysight34461A)

電壓量程:DC 0-10V

測試精度:

±(0.0035%rdg.+0.0005%fs

溫度系數:

±(0.0005%rdg.+0.0001%fs/

顯示分辨率:1μV

重復性和再現性測試要求:GR&R10%

儀表接線要求

1.設備內部儀表供電電源需采用11電源變壓器隔離,以降低電磁干擾

2.安捷倫3461A表測試電纜需配置帶屏蔽的雙絞線,屏蔽線屏蔽層一端接電壓

表接地點,另外一端懸空。

測試儀表3(日置HIOKI,內阻測試儀BT3562-01)

內阻量程:Ω-3KΩ

測試精度:±(0.5%rdg.+0.1mΩ)

溫度系數:(±0.05%rdg.±0.5dgt./

測試頻率:1KHz±0.2Hz

重復性和再現性測試要:

GR&R10%

儀表接線要求

1.設備內部儀表供電電源需采用11電源變壓器隔離,以降低電磁干擾

2.內阻測試儀測試電纜需配置帶屏蔽的雙絞線, SOURCEHSOURCEL纏繞在

起、 SENSEHSENSEL纏繞在一起,單獨進行屏蔽處理,然后連接到儀表接地點上
