TWS藍牙耳機封裝材料整體解決方案

2023-04-15 1989
分享:



2017年,蘋果公司取消了 iPhone7 3.5mm插孔,率先發布藍牙耳機AirPods。伴隨藍牙芯片和手機系統以及結構等核心技術逆勢發展,TWS耳機風生水起,在無線連接、語音交互、智能降噪、健康監測和聽力保護等領域發揮著重要作用。未來伴隨智能化、應用領域多樣化,TWS耳機作為一種獨立的智能設備,將進行更多技術和性能的升級,同時也將推動核心零部件以及相應的封裝材料不斷升級與發展。



一、TWS藍牙耳機介紹

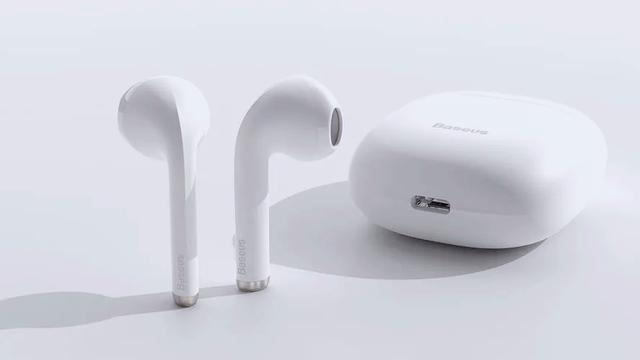

TWS全稱是「True Wireless Stereo」,意思是真無線立體聲。TWS耳機是將TWS技術應用于藍牙耳機領域所產生的一種新的智能穿戴產品,主要由充電盒部分與無線耳機部分組成。沒有傳統的物理線材,左右2個耳機通過藍牙組成立體聲系統,手機連接一個接收端即可,此接收端會把立體聲通過無線傳輸?shù)姆绞椒值搅硪粋€(gè)接收端,組成立體聲系統。TWS耳機主要功能有聽歌、通話、看視頻、游戲等,同時也具備著未來承載多媒體入口的巨大潛力。



二、TWS藍牙耳機工作原理

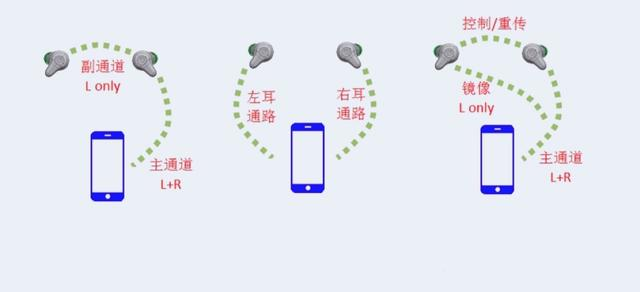

TWS是一種通過藍牙信號而不是電線或電纜傳輸聲音的技術,主要利用兩個互連且連接到移動設備的耳塞式耳機,即兩個音頻設備通過藍牙配對,分別傳輸左聲道和右聲道,或者一個主耳機作為音頻源和副耳機之間形成連接,信號從連接到設備的主耳機發出,然后再連接到另一個耳機,有效增強連接強度,改善音頻體驗。

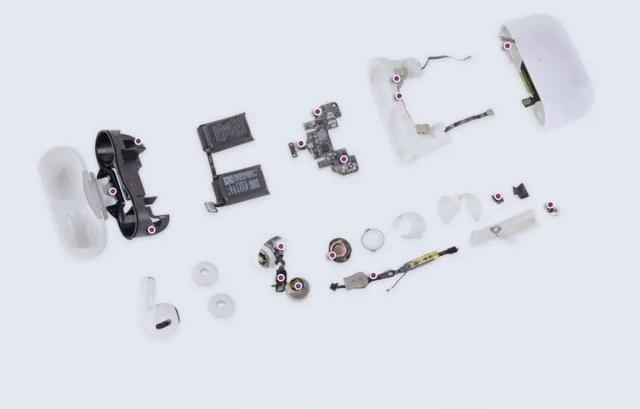

三、TWS藍牙耳機組成結構

目前市場上的主流TWS耳機產品,主要由充電盒和左右兩只耳機組成。

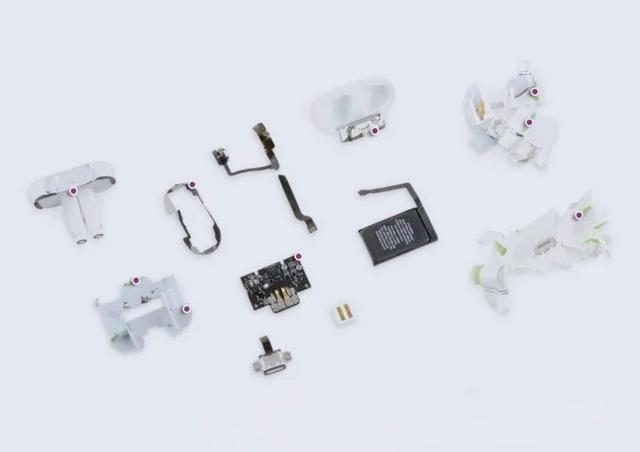

1、充電盒基本結構

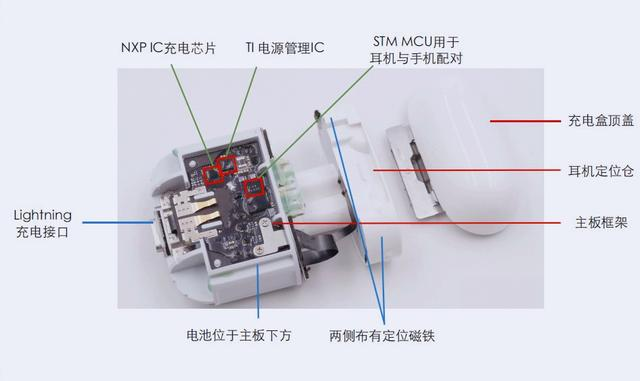

充電盒除外殼之外的元器件主要包括:電源管理芯片及MCU、電池、電源輸入接口、鋰電保護ICMOS、無線充接收線圈和芯片(支持無線充電功能),以及承載和連接這些元器件的PCB板、FPC排線和導線等。

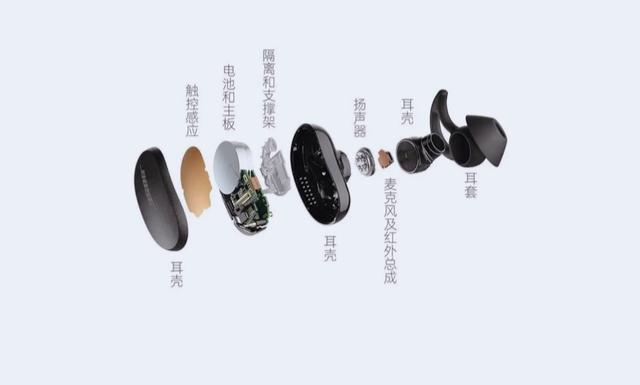

2、 TWS藍牙耳機基本結構

TWS耳機主要元器件包括揚聲器、電池、麥克風、天線,入耳檢測傳感器、觸控傳感器、加速度傳感器,藍牙音頻主控芯片、降噪芯片(支持主動降噪功能)、鋰電保護IC、程序存儲器等。因?yàn)槭莾芍欢鷻C(jī),所以所有元器件均需成對配置。



四、TWS藍牙耳機特點

TWS耳機具有真正無線與可實現單雙耳佩戴、智能化、主動降噪、交互方式多樣化等特點。

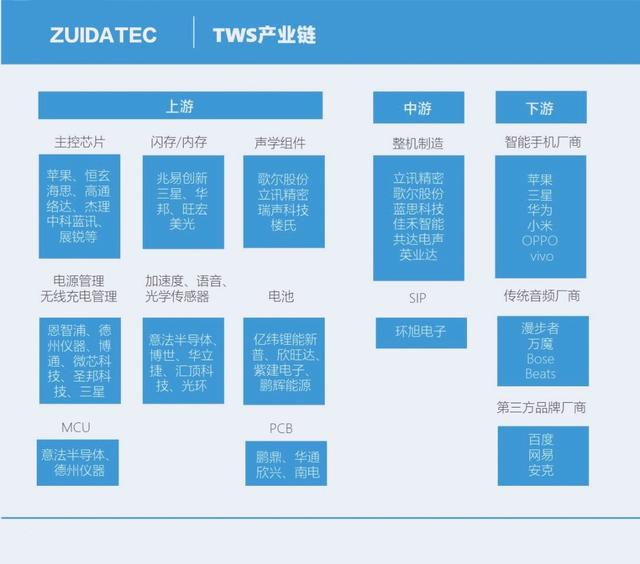

五、TWS藍牙耳機產業鏈結構

TWS耳機體積小巧,內部空間有限,工藝流程復雜。對各零部件精細度和模組工藝水平要求極高,并需要上游和中游廠商各環節默契配合,產業鏈分工明確。其關鍵組件主要集中ODM/OEMSiP、電池及芯片,而芯片主要集中在主控芯片、電源芯片、存儲芯片等。



六、TWS藍牙耳機封裝材料

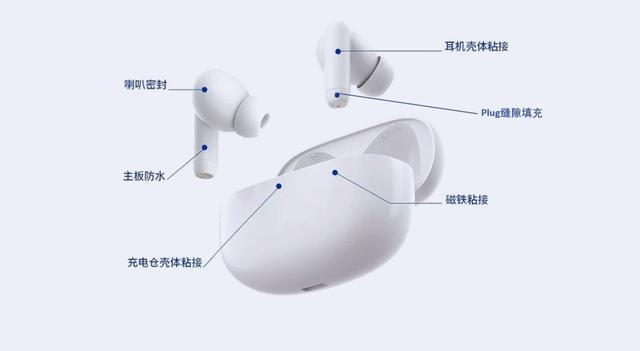

1、TWS藍牙耳機封裝工藝

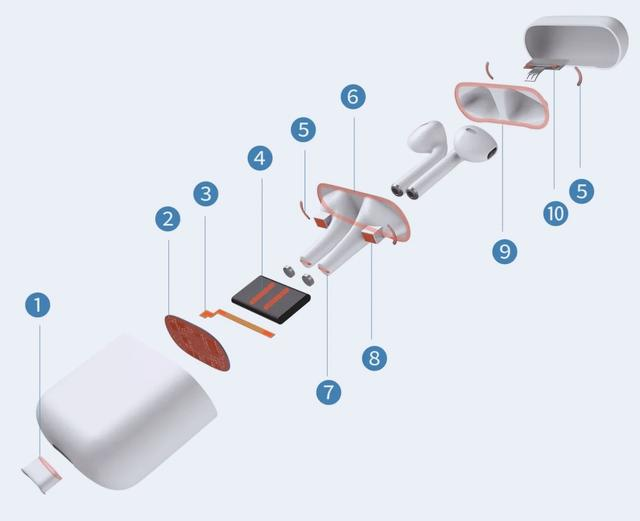

1TWS藍牙耳機充電盒封裝工藝

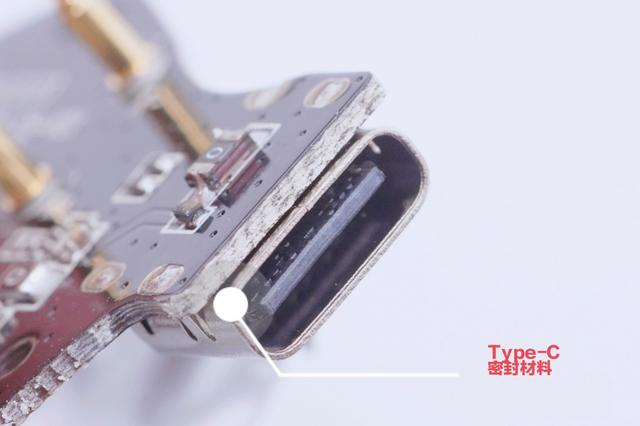

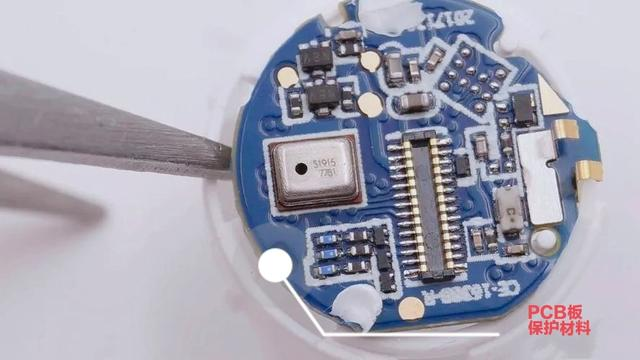

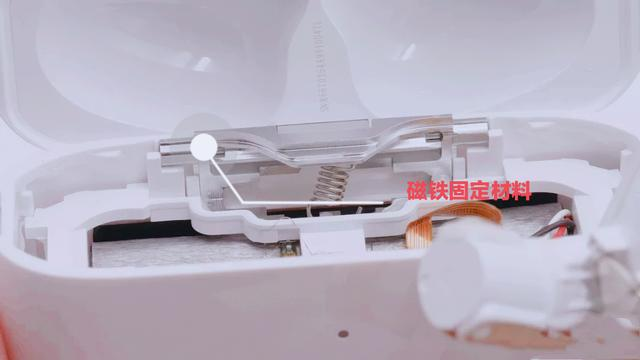

①Type-C密封 ② PCB表面披覆 ③FPC補強 電池倉固定 下內襯磁鐵固定 下外殼固定裝配 焊點保護 上內殼磁鐵固定 上蓋固定 轉軸/梢點固定

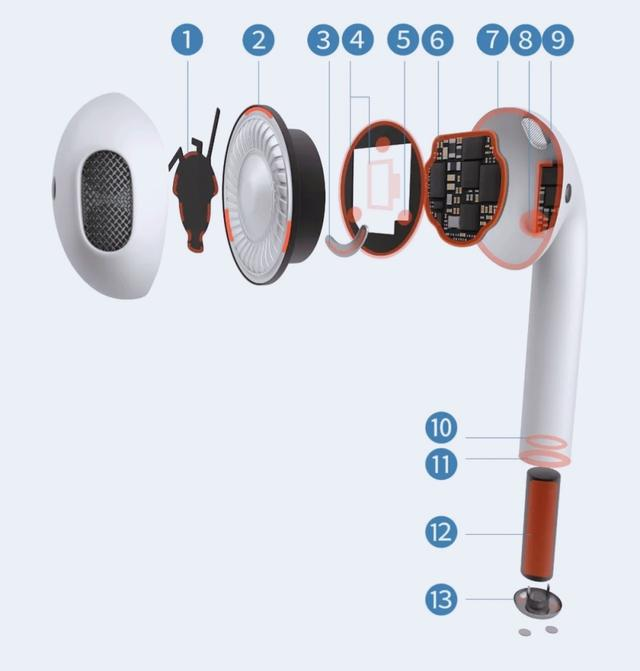

2TWS藍牙耳機封裝工藝

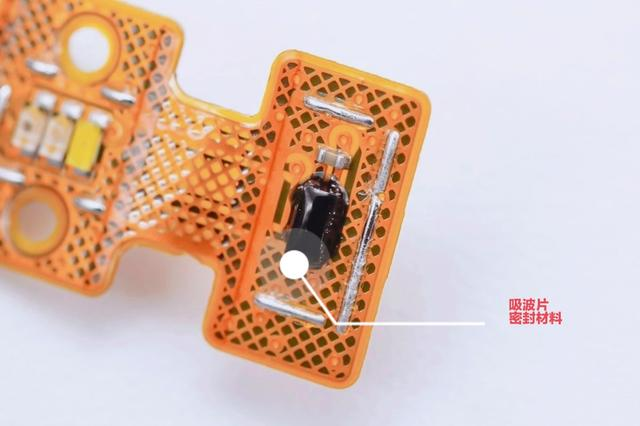

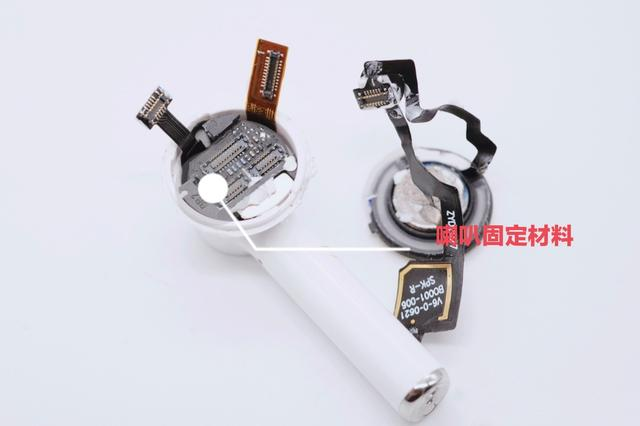

導光柱固定 喇叭固定 磁鐵固定 低音管密封 吸波片密封 ⑥PCB固定 前殼固定 小板和主板固定 小板固定 后殼底座固定 ?后殼固定 ? 電池固定 ?充電PAD固定

2、TWS藍牙耳機封裝工藝難點

1)點膠路徑復雜,不規則弧線多

與其他如手機類點膠產品不同,TWS藍牙耳機外形小巧圓潤,如比較常見的盒裝耳機,底部外徑約5-7mm,內徑通常不足4mm,內部元器件精密多樣,結構復雜,點膠路徑也較為復雜,如底部縫隙填充,需在一個坡面頂端背后0.25mm寬的弧形縫隙內均勻填充膠水,且不允許溢膠。



2)控制點膠的要求高

膠量的一致性是影響點膠工藝效果的重要因素之一,比如上文提到的底部縫隙填充,膠量都會有一個固定的量,以毫克計算,并且膠重精度要求3%以內,這就要求點膠設備在保證速度和穩定性的同時,對精度也能有很好的控制。



3)點膠用到的膠水種類

TWS耳機結構復雜,零部件較多,固定、組裝、封裝等工藝考慮降低成本,會使用不同種類的膠水,這也對點膠設備提出了要求,需要適配更廣泛的膠水類型和不同的點膠工藝,并能保證快速準確切換。





3、TWS藍牙耳機封裝材料整體解決方案

1)整體組裝材料

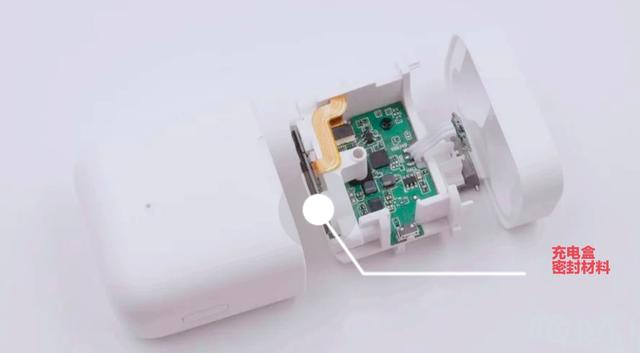

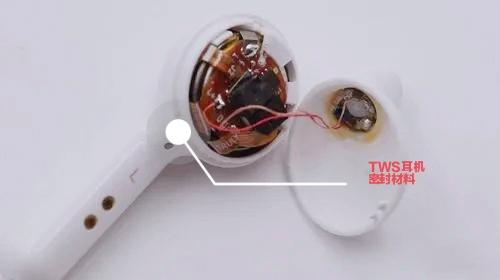

)殼體密封材料

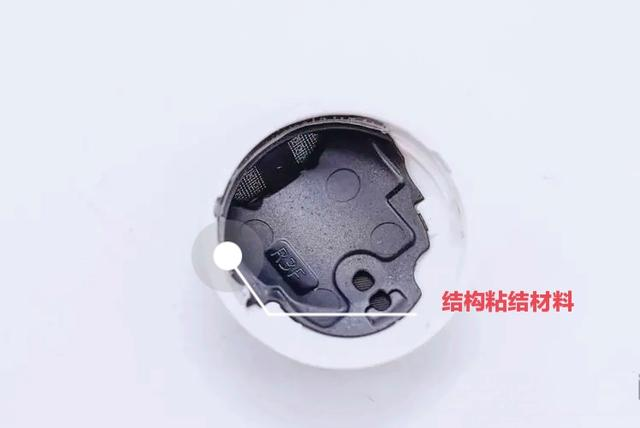

)殼體與結構件密封材料

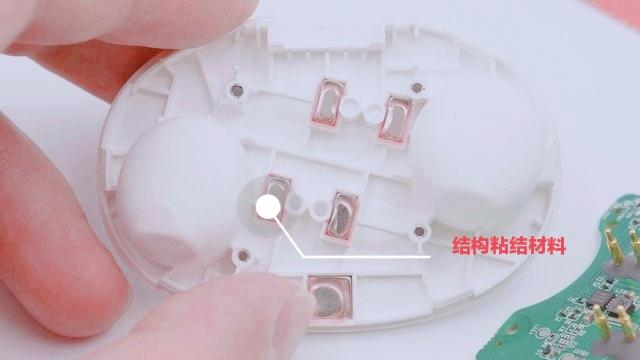

)殼體與元器件固定材料

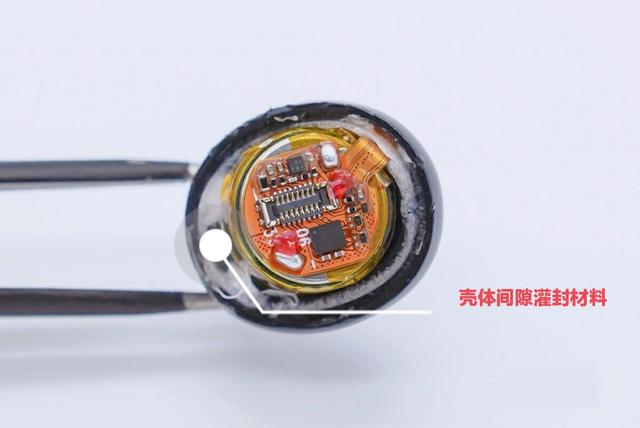

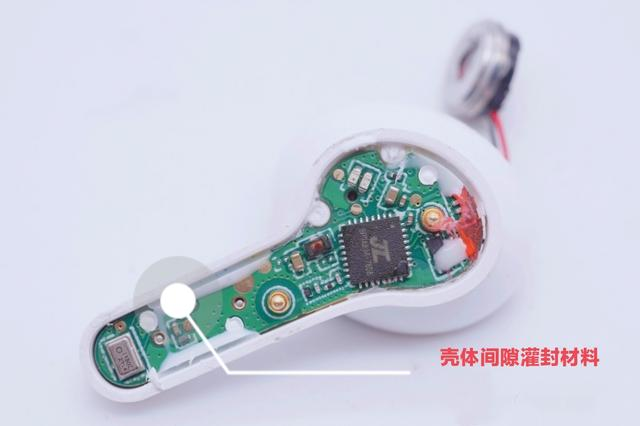

)殼體灌封材料





2)元器件保護材料

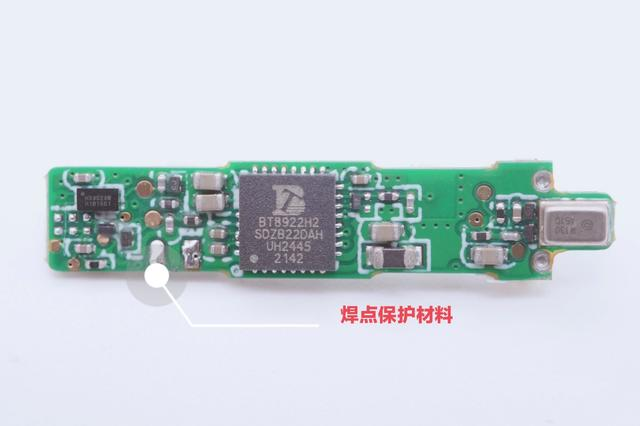

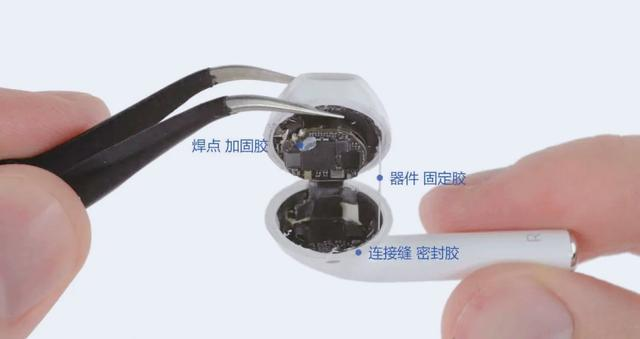

)焊點保護材料

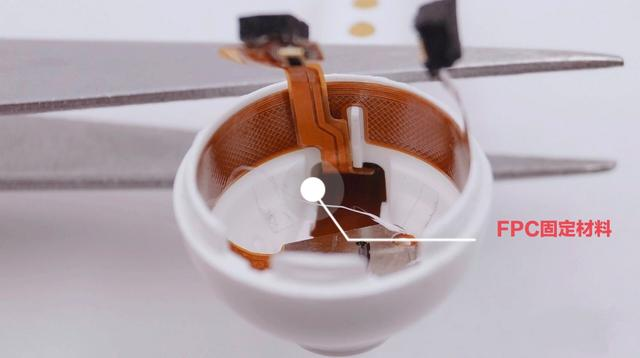

FPC補強材料



)單個器件保護材料







3)元器件封裝材料

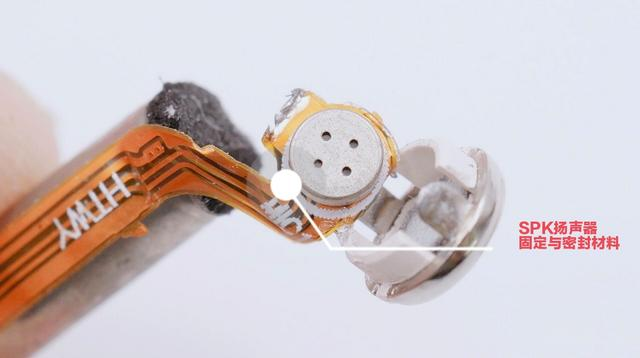

SPK揚聲器封裝材料

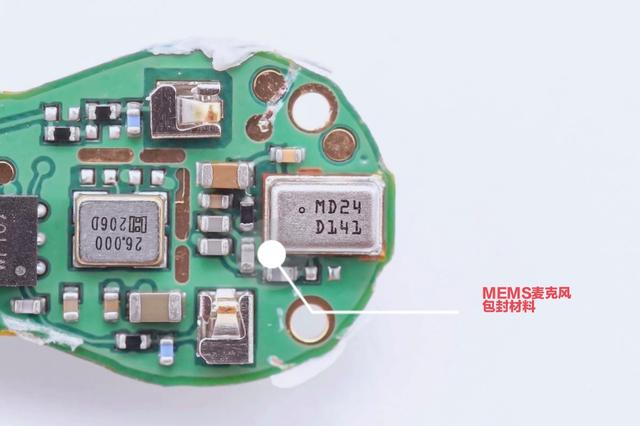

MEMS麥克風封裝材料

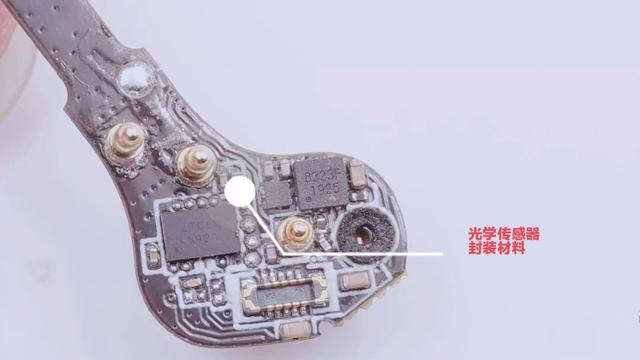

)光學傳感器封裝材料

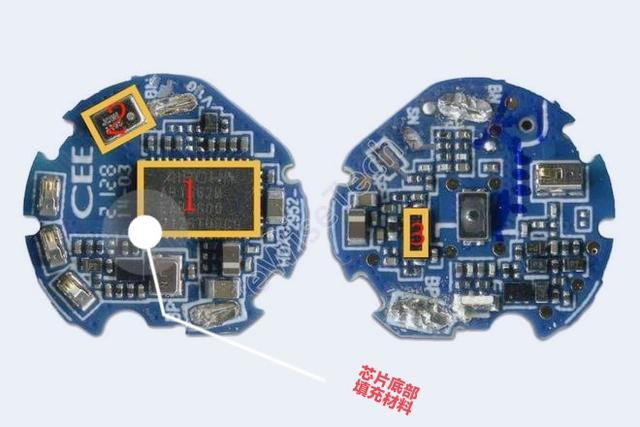

)芯片封裝材料

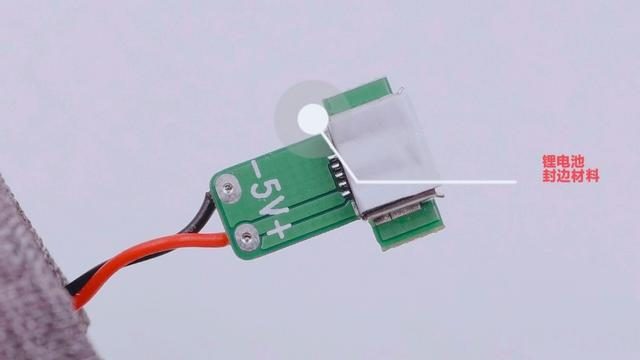

)鋰電池封邊材料
