9步帶你完全了解FPC柔性電路板

2023-07-13 1739
分享:

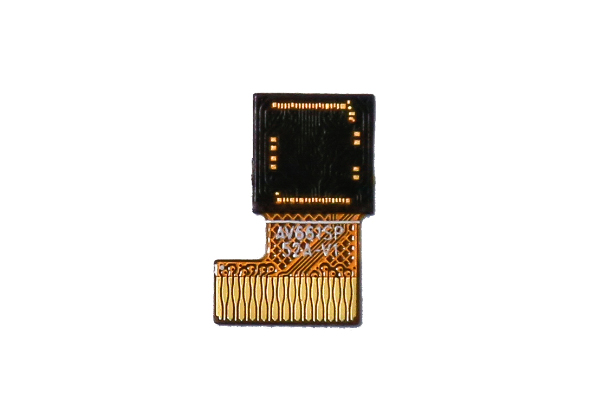

FPC軟板,是一種神奇的電子元件,它能夠隨心所欲地彎曲、折疊、纏繞,像一條靈活的蛇,在狹小的空間里穿梭自如。它是怎么做到的呢?

隨著社會的不斷進步,電子行業的不斷更新換代,傳統的PCB已經不能滿足所有電子產品的需求,FPC的市場需求也越來越大。

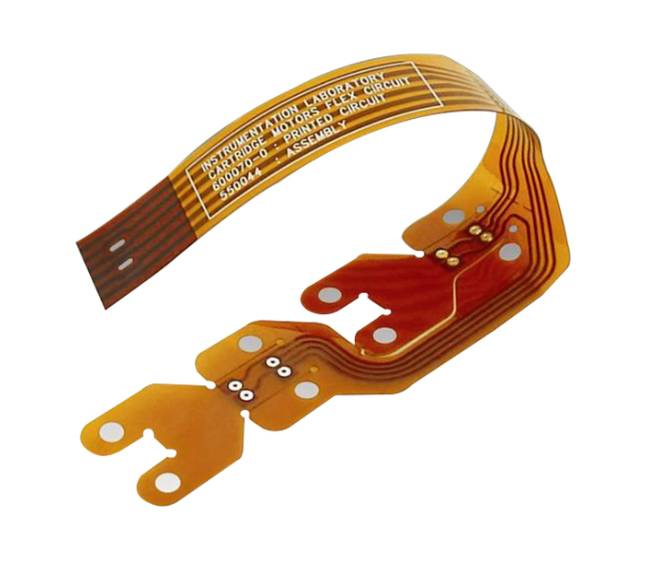

FPC全稱:柔性印制電路板(Flexible Printed Circuit),以質量輕、厚度薄、三維空間內可自由彎曲折疊等優良特性而備受青睞。





FPC是上世紀70年代美國為發展航天火箭技術發展而來的技術,是以聚脂薄膜(PET)或聚酰亞胺(PI)為基材制成的一種具有高度可靠性,絕佳撓曲性的印刷電路,

通過在可彎曲的輕薄塑料片上,嵌入電路設計,使在窄小和有限空間中堆嵌大量精密元件,從而形成可彎曲的撓性電路。

此種電路可隨意彎曲、折疊,重量輕,體積小,散熱性好,安裝方便,沖破了傳統的互連技術。在柔性電路的結構中,組成的材料是絕緣薄膜、導體和粘接劑。它就像是電子世界里的萬能膠水,把各種零部件粘在一起,讓它們互相溝通和協作。





其實FPC不僅可以撓曲,同時也是連成立體線路結構的重要設計方法,這種結構搭配其它電子產品設計,可以廣泛支援各種不同應用,對于PCB而言,除非以灌模的方式將線路做出立體形態,否則電路板一般狀態都是平面的。

因此要充分利用立體空間,FPC就是良好方案之一。PCB目前常見的空間延伸方案,就是利用插槽加上介面卡,但是FPC以轉接設計就可以完成類似結構,且方向調整也比較有彈性,利用一片連接FPC,可以將兩片PCB連接成一組平行 線路系統,也可以轉折成任何角度來適應不同產品外型。







FPC可以在一定程度上節約電子產品的內部空間,使產品的組裝加工更加靈活。

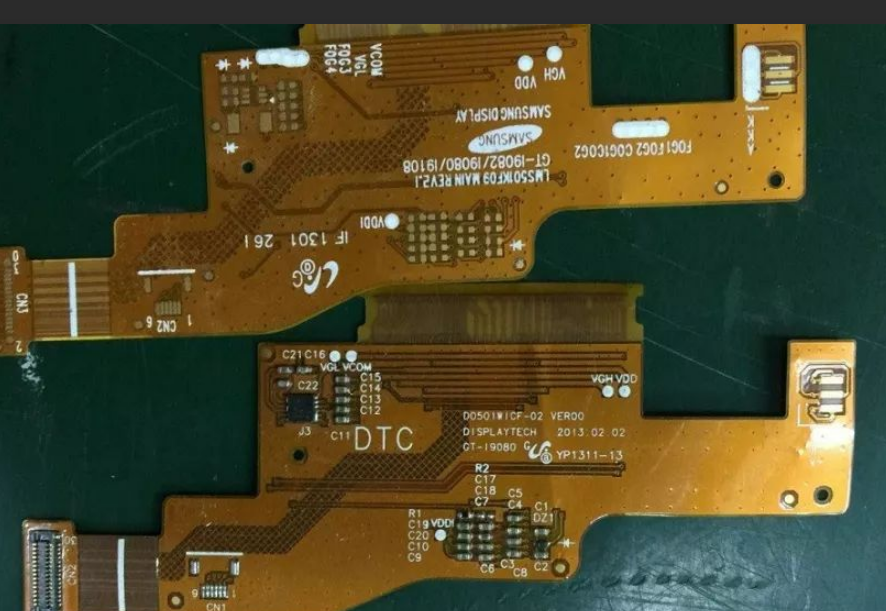

比如在智能手機中LCD/OLED、AMOLED屏幕顯示面板就是通過FPC進行連接的,在筆記本電腦,數碼相機,以及醫療,汽車,航空航天等領域同樣有廣泛的應用。

FPC軟板是一種充滿創意和智慧的發明,它讓電子產品變得更加輕便、美觀和智能。它是人類科技進步的一個縮影,也是未來發展的一個方向!





R-FPC,不一樣的全新體驗



01

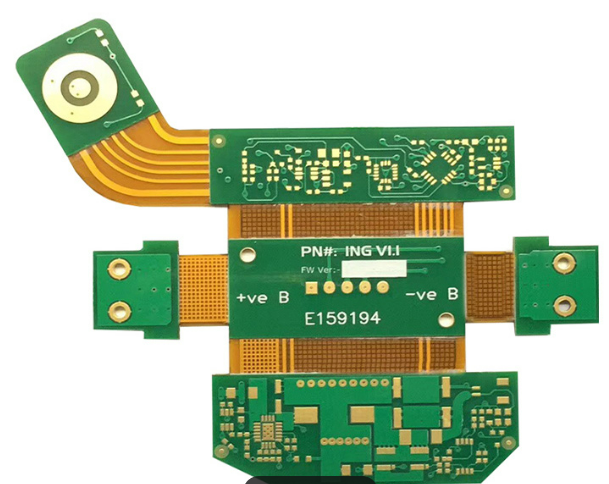

R-FPC,全名為Rigid Flexible Printed Circuit,是指一種剛性柔性印制電路板,俗稱軟硬結合板。

這種電路板兼具硬板(PCB)和軟板(FPC)的優點,能夠在密集布線和高密度連接的應用中有很好的表現。

因為硬板(PCB)與軟板(FPC)的誕生與發展,催生了R-FPC這一新產品。因此,R-FPC就是硬板(PCB)與軟板(FPC),經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。

R-FPC中硬板(PCB)通常采用FR-4材料,而軟板(FPC)通常采用聚酰亞胺薄膜(PI)。



這些材料能夠提供良好的機械性能、電氣性能和耐溫性能。其主要特點包括:

1,高密度布線能力:由于軟板(FPC)可以彎曲并將電路連接到必要的位置,因此能夠在小尺寸和高密度應用中使用。

2,高可靠性:R-FPC采用先進的制造工藝和材料,既能確保電路的穩定性,同時也能提高電路板的可靠性。

3,良好的機械性能:硬板(PCB)與軟板(FPC)的組合可為電路板提供良好的剛性和彈性,使其具備超過常規電路板的抗振性和抗扭曲性能。

4,較長的使用壽命:與一般電路板相比,R-FPC具有更長的使用壽命和更好的性能穩定性,能夠在各種惡劣的氣候和環境中保持良好的性能。

5,省空間:R-FPC將硬板(PCB)與軟板(FPC)結合在一起,所以它能夠比傳統電路板更省空間,為應用提供了更大的靈活性和設計自由度。





R-FPC的主要應用包括手機、平板電腦、筆記本電腦、醫療儀器、汽車電子和消費電子等。由于其優異的性能和設計自由度,越來越多的企業采用R-FPC來取代傳統電路板,為產品提供更優質的性能和更高的可靠性。
