軟包電芯頭部繞膠機

2023-06-26 1867
分享:



軟包電芯是使用了鋁塑包裝膜作為包裝材料的電芯。相對來說,鋰離子電池的包裝分為兩大類,一類是軟包電芯,一類是金屬外殼電芯。金屬外殼電芯又包括了鋼殼與鋁殼等等,近年來由于特殊需要有的電芯采用塑料外殼的,也可以劃為此類。二者的差別除了外殼材料不同,決定了其封裝方式也不同。軟包電芯采用的是熱封裝,而金屬外殼電芯一般采用焊接(激光焊)。軟包電芯可以采用熱封裝的原因是其使用了鋁塑包裝膜這種材料。在軟包電芯中軟包電池的頭部繞膠設備(1-1頭部繞膠機主要功能包括人工上料至上料平臺、上料夾具定位、夾具送料、膠紙自動放卷、機械手拉膠紙、貼膠、機械手旋轉電芯繞膠、壓膠紙、裁切膠紙、機械手送出、人工下料等功能(1-2繞膠機構)。

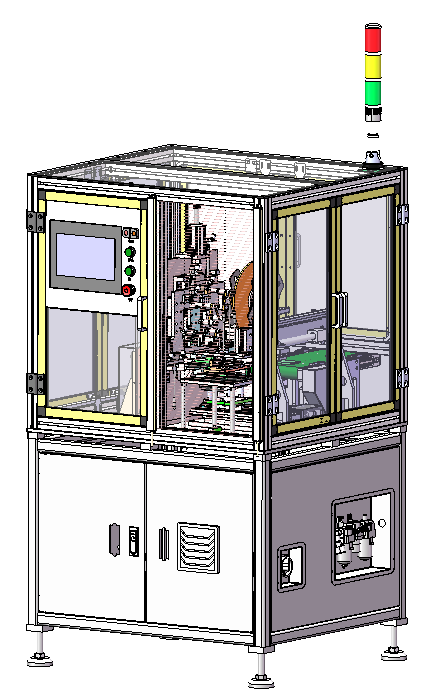

1-1頭部繞膠機

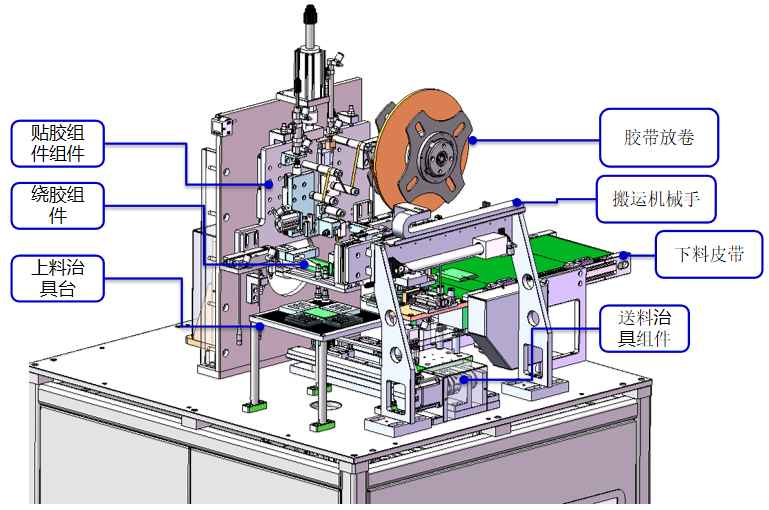

1-2繞膠機構

2. 設備功能介紹

2.1設備總體結構

設備尺寸設備主體尺寸為:900長(L)×600寬(W)×1650高(H)

設備采用工位模塊化設計,伺服電機部分可實現“一鍵換型功能”。

2.2設備工序動作流程

電芯人工上料到上料治具臺→搬運機械手將電芯搬運到送料治具組件→送料治具組件夾持送料→旋轉夾爪接料→貼膠、繞膠、裁切→送料治具組件夾持取料→搬運機械手將電芯搬運到下料皮帶→下料皮帶流出、人工拿走

2.3設備主要功能組件

2.3.1上料送料夾具模塊

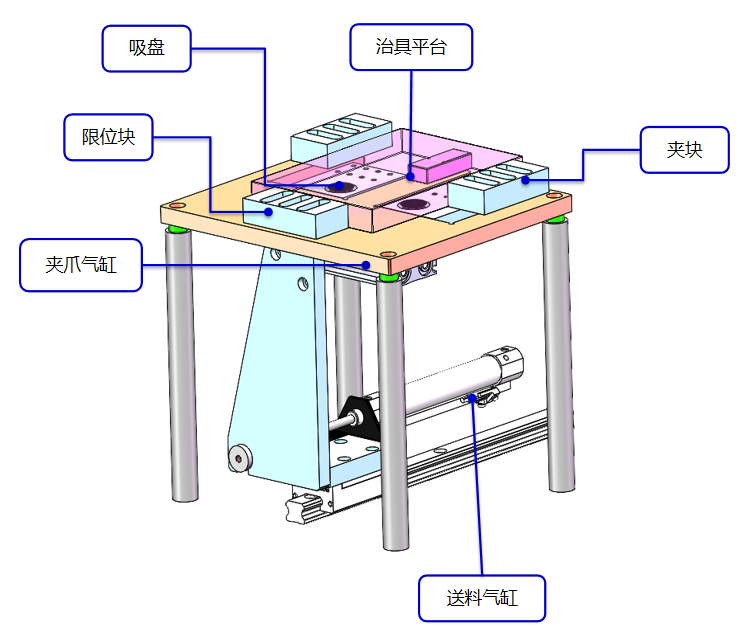

一.上料定位平臺:

功能及特點

1. 治具平臺采用電木材質

2. 送料驅動力采用氣缸

3. 單電芯送料采用夾爪氣缸側面夾持方式送料

4. 拼接電芯送料采用夾爪氣缸側面定位后吸盤吸附住電芯送料



2-1上料定位平臺

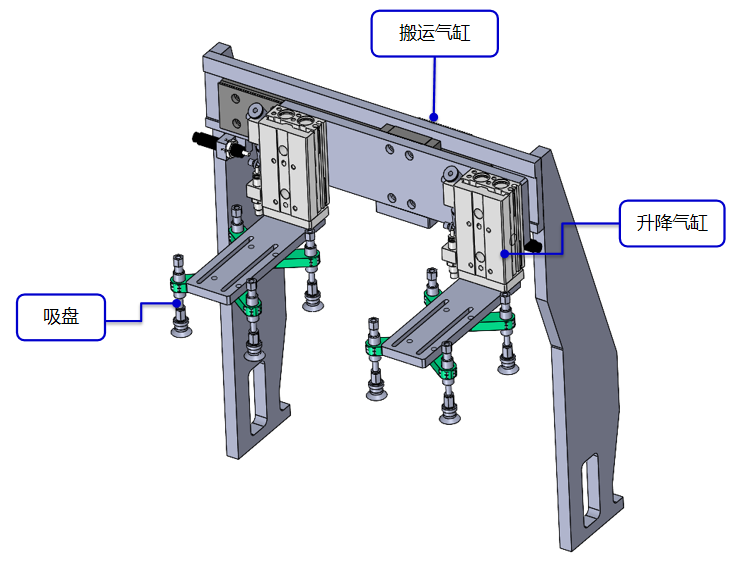

二.送料治具組件:

功能及特點

機械手采用氣缸與滑塊搭建

小電芯時使用一個吸盤吸取、大電芯使用多個吸盤吸取



2-2上料定位平臺

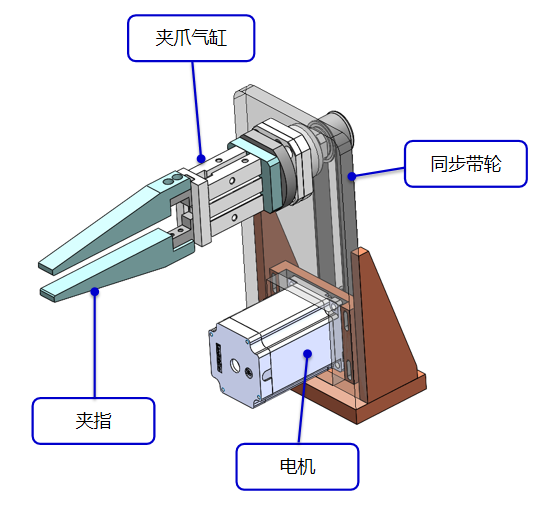

2.3.2旋轉繞膠組件

功能及特點

電芯夾持采用夾爪氣缸,旋轉驅動采用伺服電機

生產拼接電芯時更換寬的夾指夾住拼接處使兩塊電芯都被夾持



2-3上料定位平臺

2.3.3供膠貼膠組件

功能及特點

貼膠整體升降氣缸采用行程可調氣缸,可應對不同尺寸電芯的貼膠高度

料卷最大直徑250mm

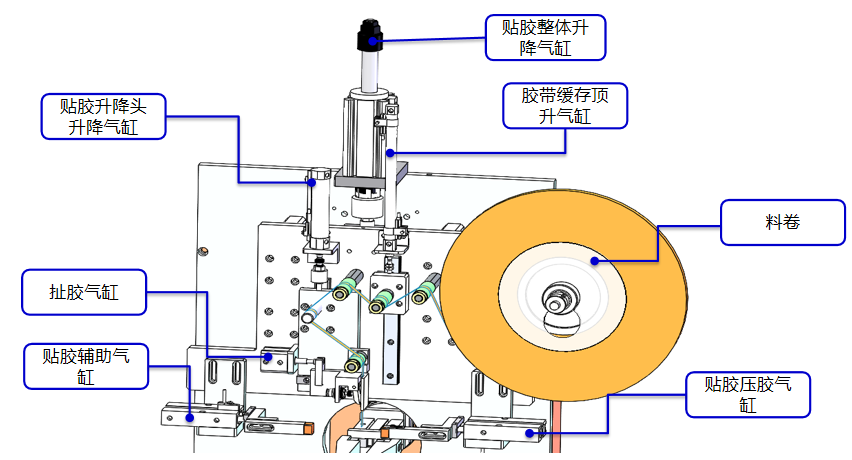

2-4供膠貼膠組件
